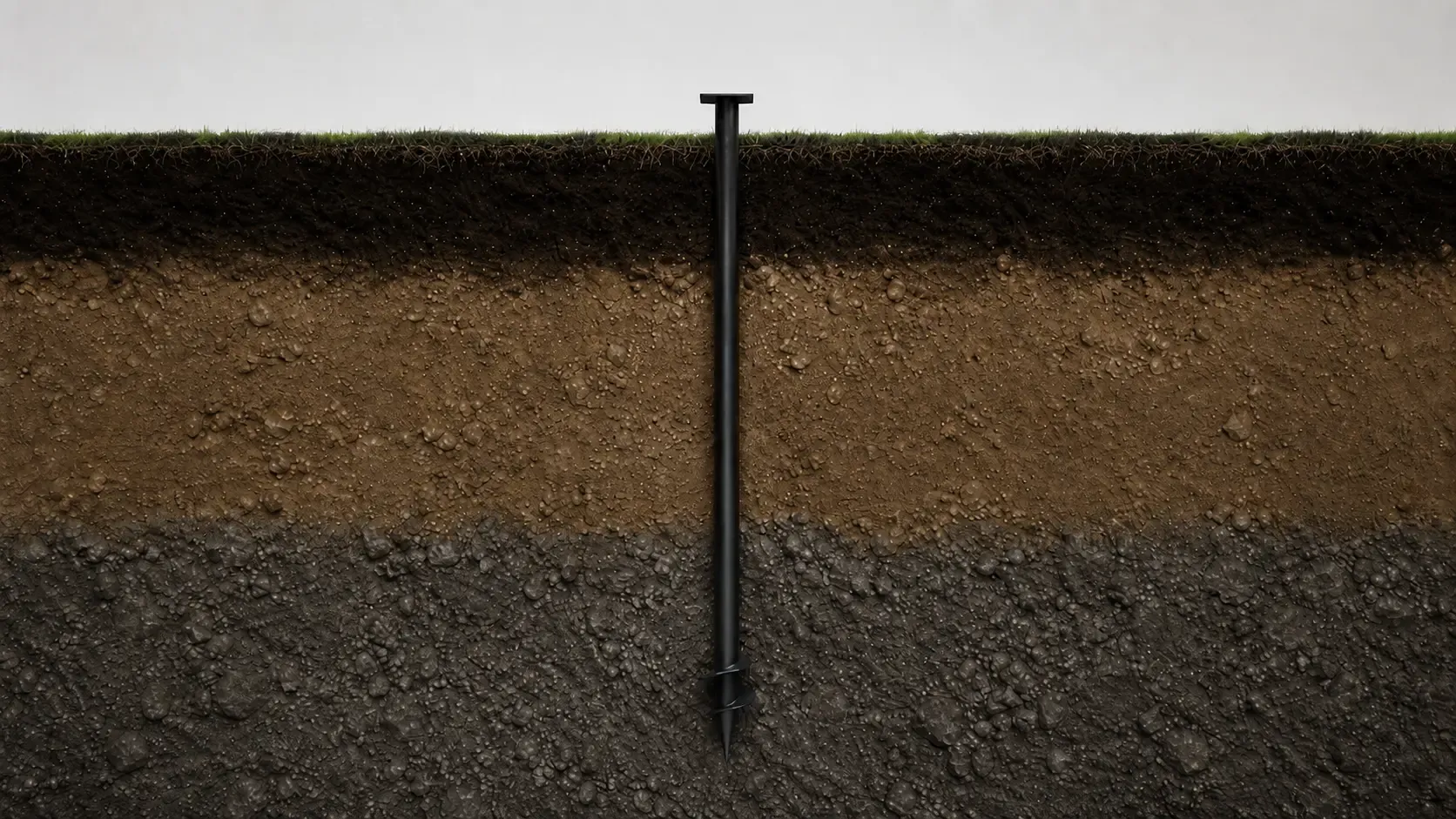

Конструкция винтовой сваи диаметром 89 мм и длинной 3500 мм
Винтовая свая диаметром 89 мм длиной 3500 мм со стенкой 3 мм состоит из трубчатого стального ствола, винтовой лопасти диаметром 250 мм, нижнего наконечника и верхней части под оголовок или обвязку. Такой типоразмер используют для заборов, террас, настилов, навесов, лёгких бань, беседок и вспомогательных опор на участках с перепадом высот или слабой верхней зоной грунта.
Увеличенная длина позволяет заглубить рабочую часть ниже поверхностного слоя или вывести верх свайного поля на нужную отметку. При этом несущая способность зависит от диаметра ствола, толщины стенки, размера лопасти, свойств грунта и нагрузки от конструкции. Ствол воспринимает усилия от обвязки, лопасть передаёт нагрузку в грунт, а оголовок связывает сваю с ростверком или каркасом.
диаметр ствола — 89 мм;
длина изделия — 3500 мм;
толщина стенки — 3 мм;
диаметр лопасти — 250 мм;
верхний узел — оголовок, стойка или обвязка;
типовые задачи — заборы, террасы, настилы, лёгкие площадки.
ГОСТ Р 59106-2020 предъявляет требования к сварным соединениям и защитным покрытиям стальных винтовых свай. Для сваи 89 мм 3500 мм 3 мм это имеет практическое значение: при завинчивании удлинённый ствол воспринимает крутящий момент, а повреждение покрытия в грунте повышает риск коррозии.
По СП 50-102-2003 свайные основания проектируют с учётом инженерных данных и нагрузок. Для частных построек нужно оценить грунт, высоту конструкции, шаг свай, ветровое воздействие и расположение несущих линий.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Луховице
Область применения сваи диаметром 89 мм и длинной 3500 мм
Винтовая свая диаметром 89 мм длиной 3500 мм со стенкой 3 мм используется для лёгких и умеренно нагруженных сооружений на рельефных, влажных или неоднородных участках. Её применяют под открытые террасы, навесы, беседки, заборы, бытовки, небольшие каркасные строения и хозяйственные постройки, когда нужно пройти слабую верхнюю зону и вывести обвязку на проектную высоту.
Длина 3500 мм уместна на склоне или в зоне с перепадом отметок, но диаметр 89 мм остаётся ограничивающим фактором. Такая опора не рассчитана на тяжёлый дом, баню с печью, капитальную пристройку, гараж или сооружение с большой эксплуатационной нагрузкой без расчёта. При большой длине особенно важно контролировать ось установки: отклонение ствола приводит к смещению оголовка и усложняет монтаж обвязки.
диаметр ствола — 89 мм;
длина сваи — 3500 мм;
толщина стенки — 3 мм;
лопасть — 250 мм;
применение — террасы, навесы, беседки, заборы, малые каркасные строения;
контроль — вертикальность, сварка, покрытие, отметки оголовков.
По ГОСТ Р 59106-2020 оценивают параметры ствола, лопасти, сварных швов и покрытия. СП 50-102-2003 требует учитывать инженерно-геологические условия, а СП 24.13330.2011 — совместную работу сваи и грунта.
